無極繩機械調速絞車電氣系統主要由以下三大系統組成：

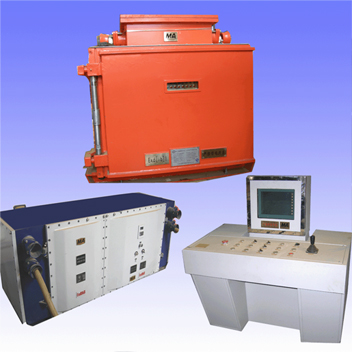

控制部分：礦用隔爆兼本安型可編程真空電磁起動器、本安操作箱、隔爆顯示箱、礦用隔爆型變頻器；
保護部分：礦用本安型速度傳感器、礦用隔爆型磁性接近開關；
通訊部分：井下漏泄通信系統。
本控制系統通過操作臺上的本安操作箱對系統進行啟動、停止、緊急制動、正轉、反轉和調速等操作。同時，可進行手動、自動、檢修、高低速和多段速等運行狀態的轉換。本安操作箱的各種操作信號、速度傳感器檢測到的絞車運行速度信號以及防爆變頻器反饋回的模擬量、開關量等信號，均輸入到礦用隔爆兼本安型可編程真空電磁起動器內，經過PLC編程、運算后， 從輸出端輸出的信號一部分控制防爆變頻器和安全制動閘、工作制動閘電機的交流接觸器，另一部分輸出給觸摸顯示屏。
通過防爆變頻器對主電機的控制，實現絞車的前進、后退和速度調節及回饋制動和能量回饋。并且對主電機具有過壓、欠壓、缺相、過載、過流等保護。
起動器對安全制動閘電機和工作制動閘電機具有過載保護；當絞車的運行速度超過規定值時，對絞車實施超速保護。在變頻器、安全制動閘或工作制動閘出現故障時，對絞車實施緊急停止，確保系統運行安全。
通過觸摸顯示屏，顯示絞車的正常工作狀態，如工作電壓、電流、頻率、運行速度和梭車位置，同時也可顯示各種故障信息和保護狀態。
在運輸軌道的兩端和中間位置，安裝一組磁性接近開關，當梭車到達機頭或機尾及中間位置時，能檢測到一個開關量信號，并通過傳輸電纜輸入給起動器內的PLC，在顯示屏上將顯示機頭過卷或機尾過卷，并發出警報，提示司機及時停車。
漏泄通訊系統，為絞車司機和巷道中的其他工作人員之間提供通訊和打點聯系，在遇有緊急情況時，也可用手持通訊機對絞車實行緊急停止。
⑴ 額定工作電壓（Ue）：AC 660V/380V，50HZ/3p；
⑵ 額定工作電流Ie KM1: 1.5A KM2: 5A KM3: 200A；
⑶ 冷卻方式：自然冷卻；
⑷ 防爆型式：礦用隔爆兼本質安全型；
⑸ 防爆標志:：Exd[ib]I；
⑹ 本安電源參數：
電源輸入電壓：127～220V AC。
本安輸出：最高輸出電壓U0 :12.5V DC，最大輸出電流I0:770mA。
|
|
|
|
