挖掘式裝載機電控系統是裝載機電氣控制核心，其主要負責油泵電機、二運電機及系統的正常運行和操作，其中包括電機的啟動、停止等操作和提供過載、缺相、短路、漏電等保護。
整套電控系統主要由“礦用隔爆型電控箱”和“礦用隔爆型操作箱”兩部分組成，另外還包括瓦隔爆電鈴、礦用隔爆照明燈、隔爆急停按鈕、瓦斯斷電儀等,此電控系統的結構緊湊、占用空間小、檢修方便。
【電氣系統使用條件】
(1)周圍空氣溫度：-5℃～+40℃；
(2)能防止滴水的地方；
(3)大氣壓力：80kPa～110 kPa；
(4)相對濕度：≤95%（ +25℃）；
(5)無破壞絕緣的氣體或蒸汽的環境中；
(6)與水平面的安裝傾斜度不超過16°；
(7)有瓦斯和煤塵爆炸危險的煤礦井下場所。
【型號、形式及技術參數】

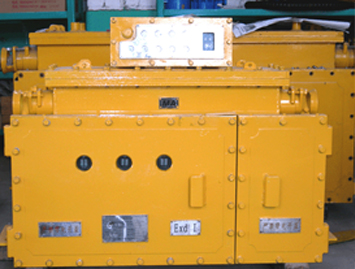

電控箱
●型號 KX B2—55 / □ E
●型式：礦用隔爆型，防爆標志ExdI。
●技術參數
(1) 額定電壓：三相AC1140/660V/380V 50Hz；
(2) 額定電機總功率：60KW；
(3) 外形尺寸：1170×395×660( L×W×H )mm
操作箱
●型號 CX B 2 - 36 E
(1) 防爆型式：礦用隔爆型 ExdI
(2) 工作參數： AC36V 300mA
(3) 外形尺寸：160×290×400( L×W×H )mm
