BCP系列齒輪油泵
性能參數
|
型號 |
公稱排量
(mL/r) |
壓力(MPa) |
轉速(r/min) |
容積效率
% |
總效率
% |
|
額定 |
最高 |
額定 |
最高 |
|
BCP-4 |
4 |
25 |
30 |
3000 |
3500 |
≥90 |
≥81 |
|
BCP-6 |
6 |
|
BCP-8 |
8 |
2500 |
3000 |
|
BCP-10 |
10 |
|
BCP-16 |
16 |
2000 |
2500 |
|
BCP-20 |
20 |
20 |
25 |
2000 |
2500 |
|
BCP-22 |
22 |
18 |
23 |

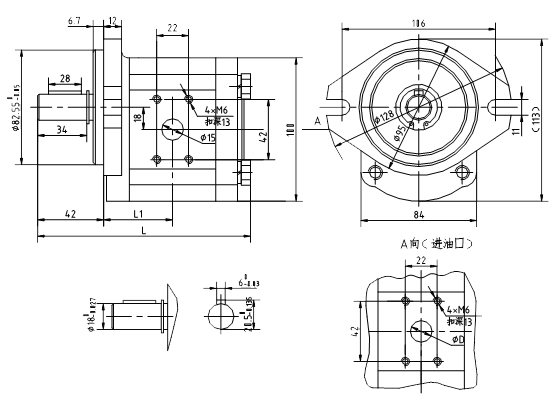

外形圖Ⅰ

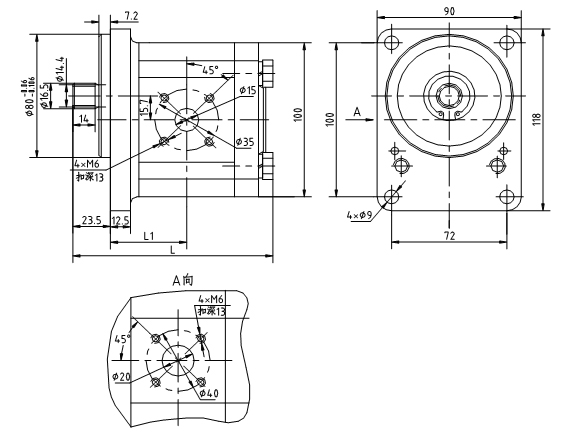

外形圖Ⅱ
外形尺寸
|
型號
尺寸 |
BCP-4 |
BCP-6 |
BCP-8 |
BCP-10 |
BCP-16 |
BCP-20 |
BCP-22 |
|
H |
42.15 |
43.9 |
45.4 |
47.8 |
52.1 |
54.4 |
56.4 |
|
L |
131 |
135 |
138 |
142 |
151 |
156 |
160 |
|
D |
15 |
15 |
20 |
20 |
20 |
20 |
20 |
漸開線花鍵配偶件齒形主要參數
|
5 |
內花鍵弧齒厚 |
Lw |
3.3210+0.048 |
|
4 |
變位系數 |
ζ |
0.375 |
|
3 |
壓力角 |
α |
300 |
|
2 |
齒數 |
z |
9 |
|
1 |
模數 |
m |
1.6 |
|
序號 |
名稱 |
代號 |
數值 |
|
|
|
|
