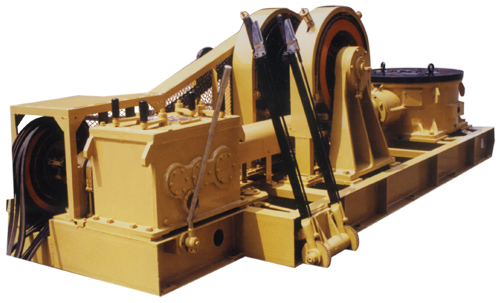

◆ TSJ600/520型鉆機
產品介紹：
該鉆機采用機械傳動、轉盤式結構，具有結構簡單、傳動可靠、操作安全、便于維修保養等特點。同時該機裝有錨頭輪機構用于擰卸鉆具，不再采用靠墊叉擰卸鉆具的方法。
用途：
主要應用于600米以內水井工程施工或小口徑樁孔等工程施工。也可用于地質、礦井建設等其它工程鉆孔。
技術參數：
|
鉆進深度（φ89mm鉆桿） （m）
|
600
|
|
主動鉆桿規格 （mm）
|
108×108×9000
|
|
轉盤通徑 （mm）
|
φ520
|
|
鉆盤轉速
|
正 （r/min）
|
39 57 84
|
|
反 （r/min）
|
47
|
|
轉盤輸出扭矩 （kN.m）
|
11
|
|
鋼絲繩直徑 （mm）
|
18.5
|
|
卷揚機單繩最大提升力 （kN）
|
40
|
|
卷揚機二層繩速 (m/s)
|
1.2 1.8 2.6
|
|
離合器輸入轉速 （r/min）
|
707
|
|
可配備動力
|
電動機型號、功率
|
Y225M-4
|
45
|
|
柴油機型號、功率
|
4135N-1-SM
|
58.8
|
|
皮帶型號（GB11544-89）
|
C5004--5根
|
|
游動系統
|
2×3
|
|
外形尺寸 （mm）
|
3920×1572×1270
|
|
主機重量 （Kg）
|
4200
|
